Загрузчики сухих кормов ЗСК
Загрузчик сухих кормов ЗСК-15, ЗСК-20 на шасси КАМАЗ и МАЗ, прицепные загрузчики ЗСК-15ПТ
Загрузчики сухих кормов ЗСК-15 и ЗСК-20 на шасси автомобилей КАМАЗ, МАЗ предназначены для транспортировки от комбикормовых заводов сухих кормов и загрузки их в наружные бункеры ферм, а также для бестарной перевозки зерна, комбинированных и гранулированных кормов.
Загрузчик ЗСК представляет собой цельнометаллический бункер, разделенный на секции. Загрузка бункера производится через верхние люки, а выгрузка – через шнековый транспортер.
На загрузчики сухих кормов выдается полный пакет документов для регистрации автомобиля в органах ГАИ.
Две секции бункера ЗСК-20У (с увеличенным объемом), начиная от кабины водителя, оборудованы шиберными заслонками. Они снижают давление корма на горизонтальный шнек и позволяют одновременно транспортировать два типа кормов.
При необходимости шиберные заслонки могут устанавливаться на любой бункер и в произвольном количестве как опция.
Кроме того, к стандартной системе ручного подъема и поворота выгрузного шнека на всех бункерах ЗСК возможно добавить гидравлическое устройство, которое механизирует эти операции, значительно облегчая ручной труд водителя во время разгрузки корма.
Управление этим гидравлическим устройством осуществляется с выносного пульта.
Опция внедрения данного оборудования согласовывается с Заказчиком и предоставляется за дополнительную плату при заказе ЗСК.
Новинка! Механизм открывания и закрывания люков бункера ЗСК
Загрузочные люки, расположенные на крыше бункера ЗСК, традиционно открываются вручную, что требует значительных усилий от водителя. Для загрузочного люка, протяженность которого охватывает весь бункер, разработан механизм, позволяющий открывать и закрывать люк с уровня пола. Это решение исключает работу на высоте и сводит к минимуму ручной труд водителя при эксплуатации загрузочного люка. Данная модификация устанавливается по согласованию с Заказчиком.
Выпускаются следующие модификации загручиков сухих кормов:
⚙️ ЗСК-15 на двухосном шасси КАМАЗ-43253
⚙️ ЗСК-15 на короткобазовых шасси КАМАЗ-65115
⚙️ ЗСК-20 на длиннобазовых шасси КАМАЗ-65115

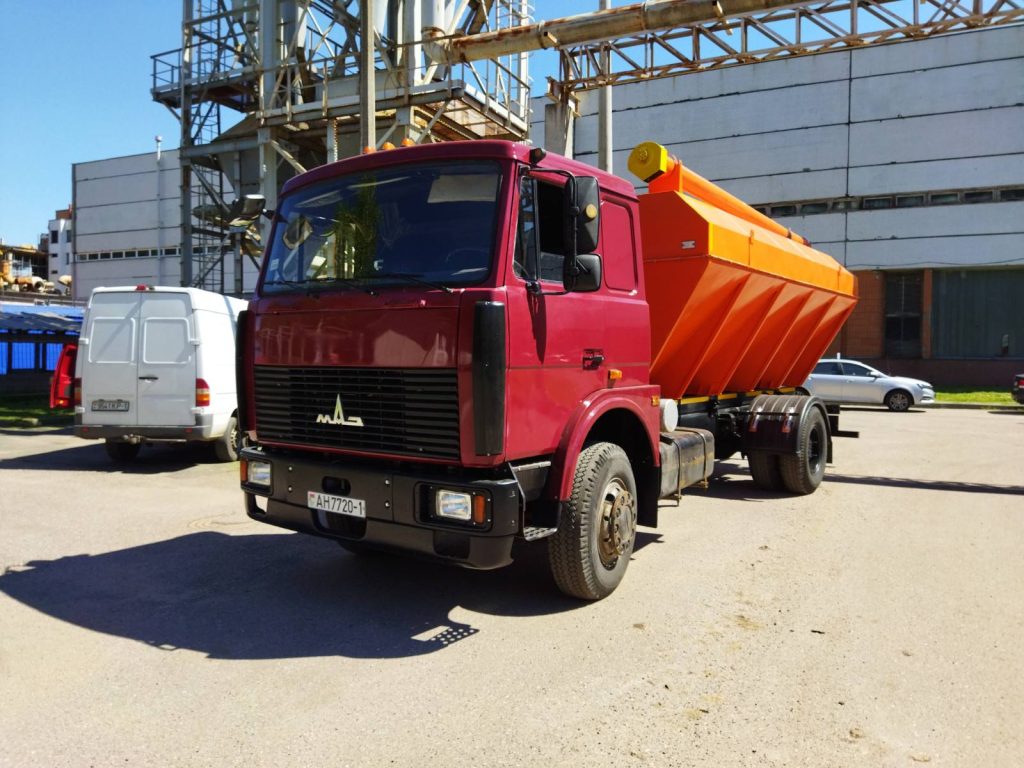

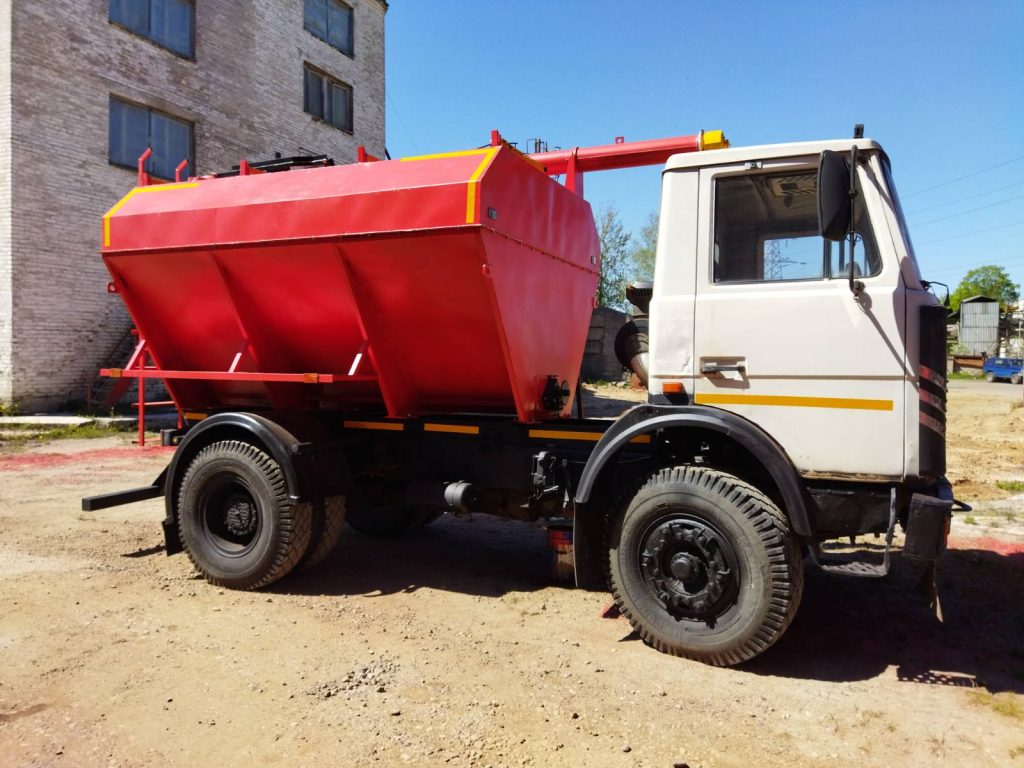

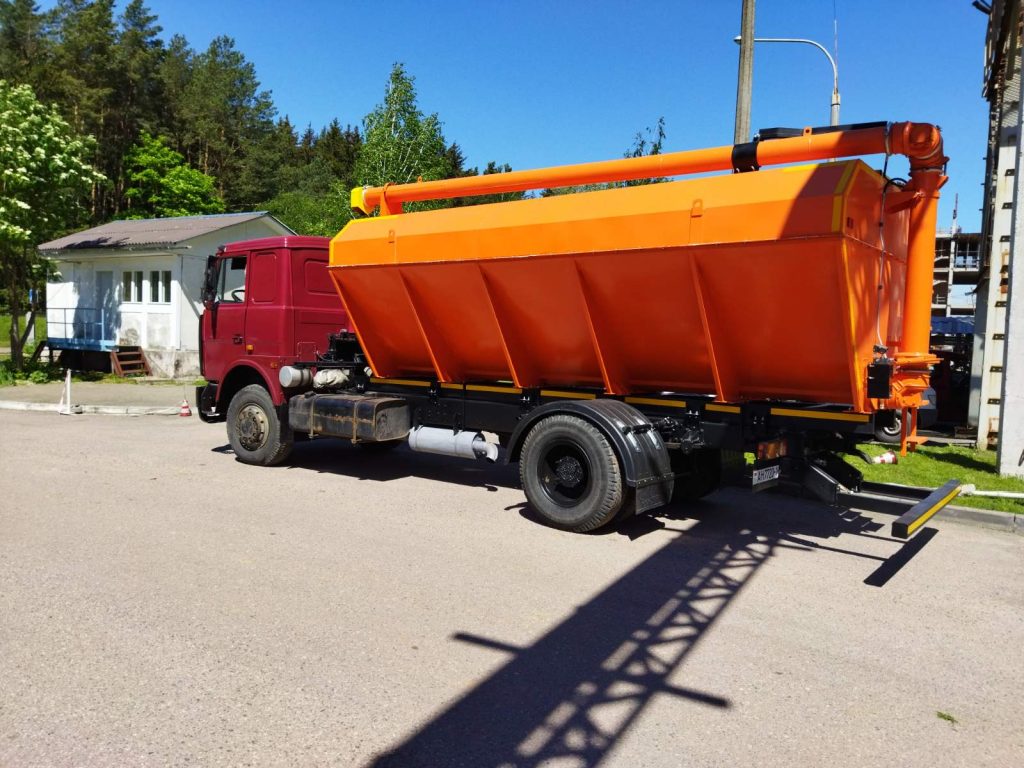

⚙️ ЗСК-15 на двухосном шасси МАЗ
Для всех указанных типов шасси разработаны и могут устанавливаться бункеры с увеличенным объёмом, которые обозначаются индексом «У»: ЗСК-10У, ЗСК-15У и ЗСК-20У.
Сравнительная техническая характеристика бункеров стандартных и увеличенных объёмов
| Модель автомобиля: | 475101 | 475102 | 47510С | |||
| Тип шасси: | КАМАЗ-65115 (короткобазовый) | КАМАЗ-43253, МАЗ | КАМАЗ-65115 (длиннобазовый) | |||
| Количество секций | 4 | 4 | 5 | |||
| Обозначение бункеров | ЗСК-15 | ЗСК-15У | ЗСК-15 | ЗСК-15У | ЗСК-20 | ЗСК-20У |
| Объем бункера, куб.м. | 13,0 | 15,0 | 13,0 | 15,0 | 17,0 | 19,0 |
| Высота выгрузки, м. | 6,6* | 6,6* | 6,6* | |||
| Производительность, т.\ч. | 15,0 | 15,0 | 15,0 | |||
*Максимальная высота выгрузки может быть увеличена по согласованию с Заказчиком.
Бункеры ЗСК-10,0 и ЗСК-15,0 с комбинированным приводом транспортера выгрузки корма
При необходимости на бункеры ЗСК-10,0 и ЗСК-15,0 может быть установлен комбинированный привод шнекового транспортера для выгрузки сухого корма.
Комплектация комбинированного привода включает:
• штатный механический привод, получаемый от коробки отбора мощности;
• дополнительный электромеханический привод, работающий от промышленного двигателя с напряжением 380В.
Оба привода контролируются из кабины водителя и функционируют независимо друг от друга.
Применение дополнительного электромеханического привода на бункерах ЗСК-10,0 и ЗСК-15,0 позволяет снижать расход моторного топлива и осуществлять выгрузку корма в зонах, где работа двигателя автомобиля нежелательна (например, в экологически чистых районах).
Все модели загрузчиков сухих кормов ЗСК-10, ЗСК-15 и т.д. могут быть укомплектованы гидравлическим устройством для подъема и поворота выгружного шнека ЗСК
Загрузчик сухих кормов прицепной ЗСК-15П
Загрузчик сухих кормов прицепного типа ЗСК-15П на шасси НЕФАЗ-8332 рассчитан на транспортировку сухих комбикормов и их механизированную загрузку в наружные бункеры животноводческих ферм.
На прицепной платформе размещён 4-секционный бункер загрузчика ЗСК-15. Привод шнекового транспортера является автономным и работает посредством электродвигателя с редуктором. Питание производится от сети 380В с использованием гибкого кабеля непосредственно на месте разгрузки бункера.
Транспортировка прицепа между объектами осуществляется по дорогам всех категорий РБ общего пользования.
Прицепные загрузчики ЗСК-15П могут эксплуатироваться в составе автопоездов с автомобилями, оснащёнными тягово-сцепным устройством.
Характеристики: • Тип шасси: НЕФАЗ-8332
• Тип бункера: ЗСК-15
• Вместимость бункера, м³: 13,0
• Производительность, т/ч: 15,0
• Количество секций: 4
• Высота выгрузки, м: 6,7 (при необходимости высоту выгрузки можно увеличить по согласованию с Заказчиком)
На загрузчики сухих кормов выдается полный пакет документов для регистрации автомобиля в органах ГАИ.

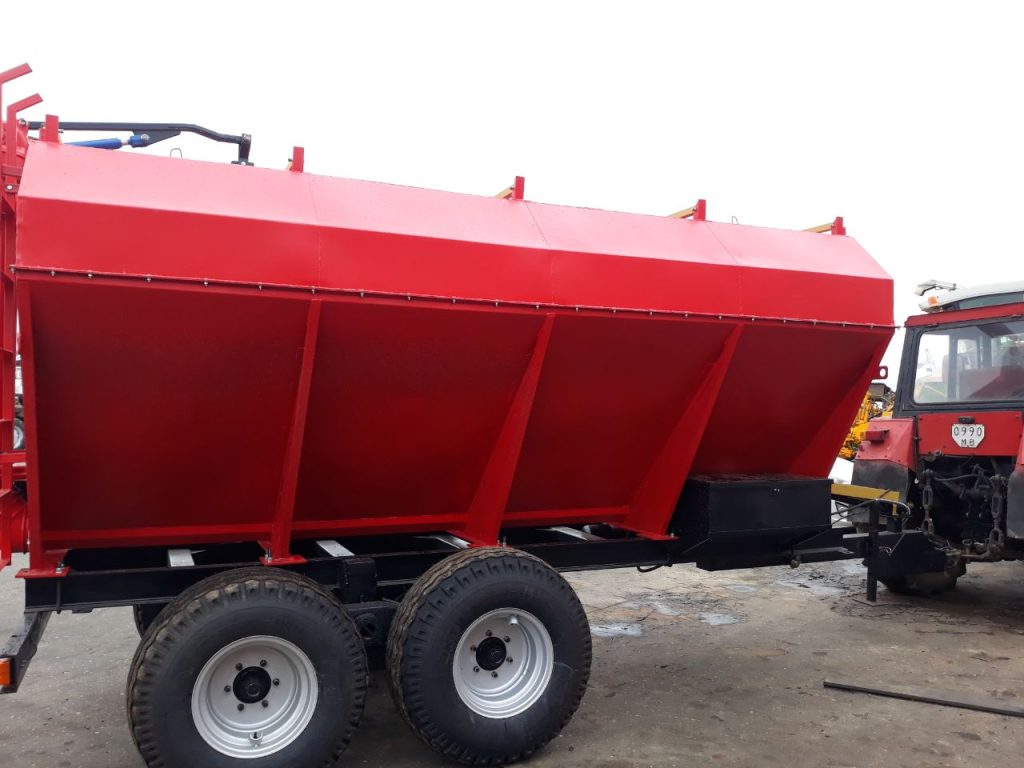

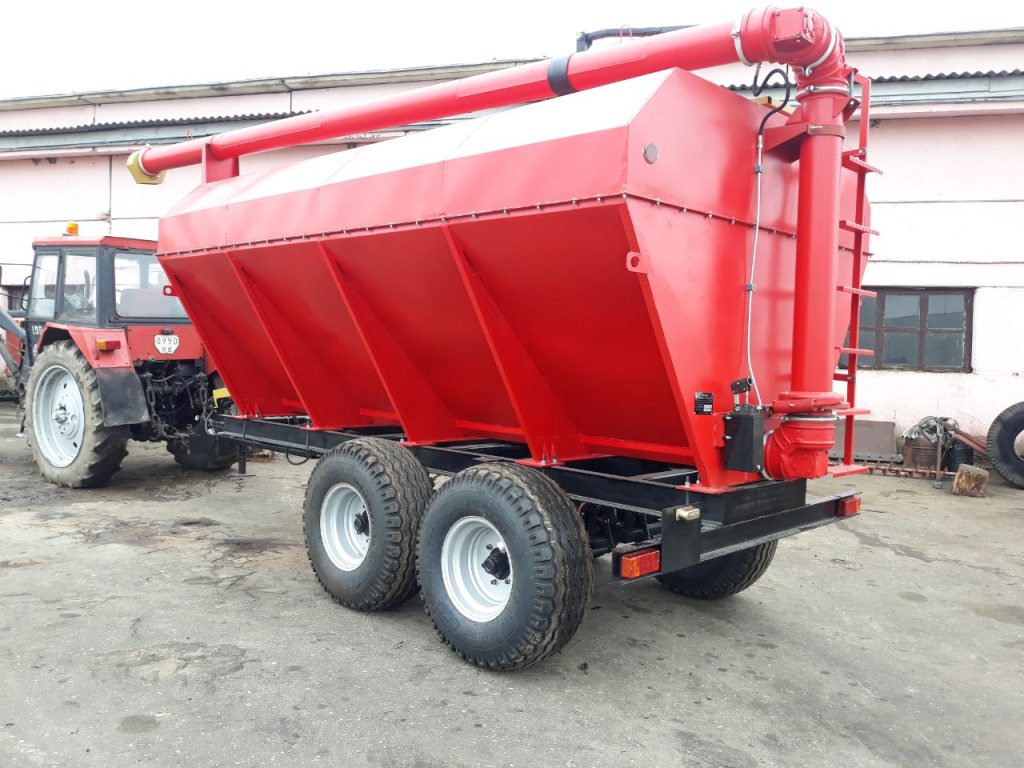

Прицепы тракторные ЗСК-10ПТ и ЗСК-15ПТ
Прицепные загрузчики сухих кормов ЗСК-10ПТ (на одноосном шасси) и ЗСК-15ПТ (на двухосном шасси) предназначены для внутрихозяйственной транспортировки сухих комбикормов и их выгрузки в наружные бункеры БСК на птицеводческих и животноводческих фермах. Они также могут использоваться для транспортировки зерна для загрузки сеялок, комбинированных и гранулированных кормов, и подходят для эксплуатации во всех климатических зонах РБ и стран СНГ.
Модели ЗСК-10ПТ и ЗСК-15ПТ агрегатируются с колесными тракторами типа МТЗ тягового класса 1,4. Для транспортировки прицепа трактор должен быть оборудован раздельно-агрегатной системой, соответствующей требованиям ГОСТ 2349-75 для тягово-сцепного устройства (ТСУ), а также иметь подключаемые выводы для тормозной пневмосистемы, гидросистемы и электрооборудования.
Приводы шнековых транспортеров, отвечающих за выгрузку корма из бункеров ЗСК, получают энергию от вала отбора мощности (ВОМ) трактора через карданный вал. При этом подъем и опускание выгрузного шнека осуществляются либо с помощью гидросистемы трактора, либо при помощи ручного гидронасоса, которые работают независимо друг от друга.
Технические характеристики прицепов тракторных ЗСК-10ПТ и ЗСК-15ПТ
| Тип прицепа тракторного | ЗСК-10ПТ | ЗСК-15ПТ |
| Назначение прицепа | Для транспортировки и загрузки сухих кормов | |
| Агрегатирование | Колесный трактор тягового класса 1,4 | |
| Объем бункера, м3, не менее | 8,0 | 13,0 |
| Количество секций бункера | 3 | 4 |
| Грузоподъемность, кг | 4800 | 5800 |
| Количество осей \ колес | 1\2 | 2\4+1 |
| Колея колес каждой оси, мм | 1810-2040 | 1810-2040 |
| Шины пневматические | 15,5/65-18 или 16,5/70-18 | |
| Габаритные размеры, мм: | ||
| — длина(с дышлом) | 5420 | 7125-7500 |
| — ширина | 2460 | |
| — высота | 3200 | 3500-3600 |
| Масса снаряженного загрузчика ,кг | 2430 | 3400-3700 |
| Максимальная масса загрузчика, кг | 7230 | 8850-9500 |
| Максимальная скорость буксирования, км/час | 30 | |
| Высота выгрузки , мм: | ||
| — максимальная | 6300 | 6600 |
| — минимальная | 1700 | 2200 |
| Привод рабочего органа | Вал отбора мощности трактора | |
| Частота вращения, об.мин | 520 | |
| Электрическая схема | Однопроводная | |
| Номинальное напряжение, В | 12 | |
| Сохранность корма, % | 100 | |
| Влажность корма ,% не более | 16,0 | |
| Производительность при выгрузке, т/час | 16 | |
| Обслуживающий персонал | 1 | |
| Срок службы | 8 | |

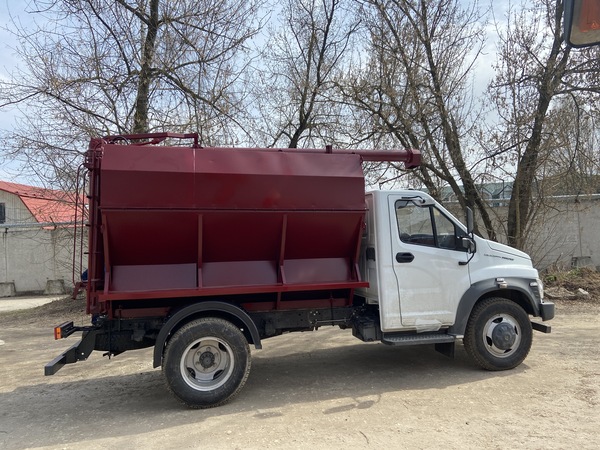

В настоящее время предприятием освоен выпуск трёхсекционных бункеров уменьшенного объёма ЗСК-10М (объём до 8 куб.м.), предназначенных для установки на среднетоннажные автомобили типа ГАЗ-3309 или ГАЗон NEXT C41R13 (короткобазовые) и дающие возможность перевозить при рекомендуемых правилах загрузки до 4 тонн сухого комбинированного корма с удельным весом не более 0,65 т/м3.
